PECO SL-E380F シングルスリップについて

ネットでは情報が少ないので、PECO シングルスリップ エレクトロフログ(SL-E380F)を
ご紹介しましょう。

SL-E380F全体写真
シングルスリップ エレクトロフログ 全体

前回のダブルスリップのお話と同じく、配線用のヒゲ(?笑)が4本出ています。


シングルスリップ エレクトロフログ 裏面
裏面写真です。

シングルスリップもポイント切替作業で、通電の切替を行わなければならないのは一緒です。
通電のやり方は、ダブルスリップと同じですが、改めて図と共に見てみましょう。

SSS基本図
基本図です。
③と④のノーズ部分は、このままでは無電区間となっています。

これをA⇔Cに進むよう、ポイントを2つ切り替えて…

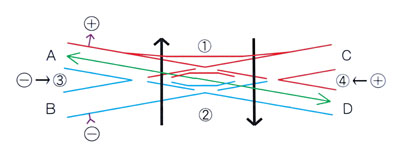

SSS通電1
この場合、左側のトング部が図の上の方向に切り替わっている時に④のノーズに+の電気が流れるようにし、
右側のトング部が図の下の方向に切り替わっている時に③のノーズに-の電気が流れるようにする訳です。


次にB⇔Cに進めるよう、ポイントを切り替えてみましょう。

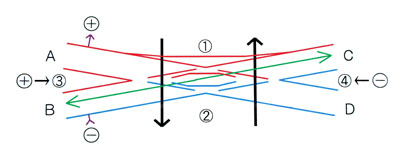

SSS通電2
この場合、左側のトング部が図の下の方向に切り替わっている時に④のノーズに-の電気が流れるようにし、
右側のトング部が図の上の方向に切り替わっている時に③のノーズに+の電気が流れるようにするのです。


最後にA⇔Cに進めるよう、ポイントを切り替えると…

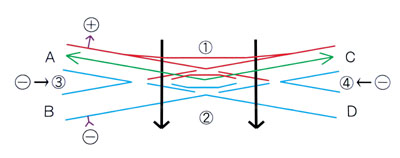

SSS通電3
この場合、左側のトング部が図の下の方向に切り替わっている時に④のノーズに-の電気が流れるようにし、
右側のトング部が図の下の方向に切り替わっている時に③のノーズに-の電気が流れるようにします。


シングルスリップではこの3方向なのですが、上記の図で2つ共ポイントを図上側に切り替えると
A⇔D、B⇔C両方に開通しているようになります。
でも給電の切替が両ノーズとも+の電気が流れ、走行は出来ません。
(最初の全体写真とにらめっこしてください)


以上のように基本切替パターンが、ダブルスリップに比べて1つ少なくなっているだけです。
配電の方法、切替による選択は全く同じです。


私、テスターなるものをまだ未入手でして^^;、今まで車両を転がして給電状態を確認してましたが、
少し面倒なので次のような通電検査簡易台車を作ってみました。
通電検査用 簡易台車
余った旧転がらないTOMIX台車の上にライトユニットを載せたものです。

これで次の3WAYポイントを紹介しましょう。

早くテスターぐらい買わないと・・・

今日はここまでです。
